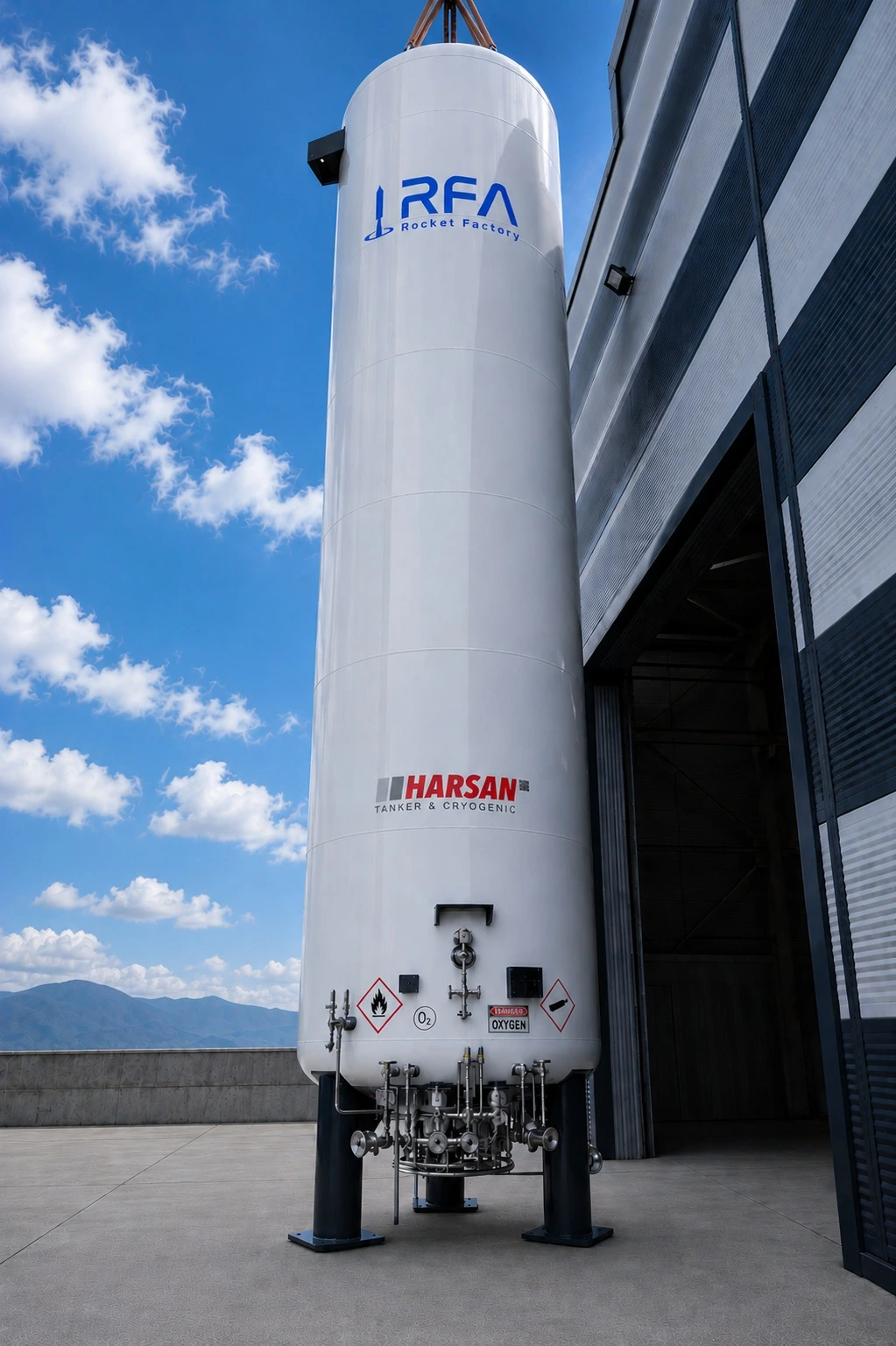

LIN LOX LAR

CARACTÉRISTIQUES DES RÉSERVOIRS HARSAN

Les températures cryogéniques, qui varient entre -150°C et le zéro absolu (-273°C), jouent un rôle critique dans la liquéfaction de divers gaz tels que l’oxygène, l’hydrogène, l’hélium, l’argon et l’azote. La fabrication des réservoirs cryogéniques est conçue pour transporter et stocker efficacement des substances à l’état liquide telles que le gaz naturel liquéfié (LNG), l’azote liquéfié (LIN), l’argon liquéfié (LAR) et l’oxygène liquéfié (LOX). Ces réservoirs sont constitués d’un réservoir intérieur et d’une enveloppe extérieure pour maintenir la phase liquide du gaz.

Le réservoir intérieur est fabriqué en acier inoxydable de qualité 304L, tandis que l’enveloppe extérieure est en acier au carbone. Une fois le réservoir intérieur placé à l’intérieur de l’enveloppe extérieure, l’espace entre les deux est rempli d’agrégat de perlite cryogénique. Le transfert de chaleur est minimisé en créant un vide théorique jusqu’à une valeur de vide absolu, ce qui permet de maintenir la liquéfaction sur une longue période et offre à la fois une durée de vie prolongée et des coûts de maintenance réduits. De plus, une isolation thermique superbe peut être réalisée en fonction des exigences du projet.

Notre conception est conforme à des normes telles que AD MERKBLATT CODE 2000, EN 13458, EN 13530, ADR 2013 et ASME Sec VIII Div1. De plus, nous proposons des services de conception et de fabrication conformes à diverses normes locales selon les exigences des clients.

DOMAINES D’APPLICATION

Les réservoirs de stockage LIN LOX LAR sont utilisés dans des industries nécessitant le stockage sécurisé de gaz industriels liquides. Cela est souvent utilisé dans des processus de production variés, notamment dans la transformation des métaux, les soins de santé et les processus de production nécessitant un approvisionnement fiable en azote liquide, en oxygène et en argon.

CARACTÉRISTIQUES GÉNÉRALES DES RÉSERVOIRS DE STOCKAGE LIN-LOX-LAR

TYPE

STOCKAGE

NORMES DE CONCEPTION

EN 13458 – ASME SEC VIII DIV 1

LIQUIDE

LIN – LOX – LAR

PRESSION DE CONCEPTION

5 BARS – 36 BARS

TEMPÉRATURE DE CONCEPTION

-196 °C / +50 °C

VOLUME

1M3 – 200M3

ISOLATION

PERLITE + VIDE
