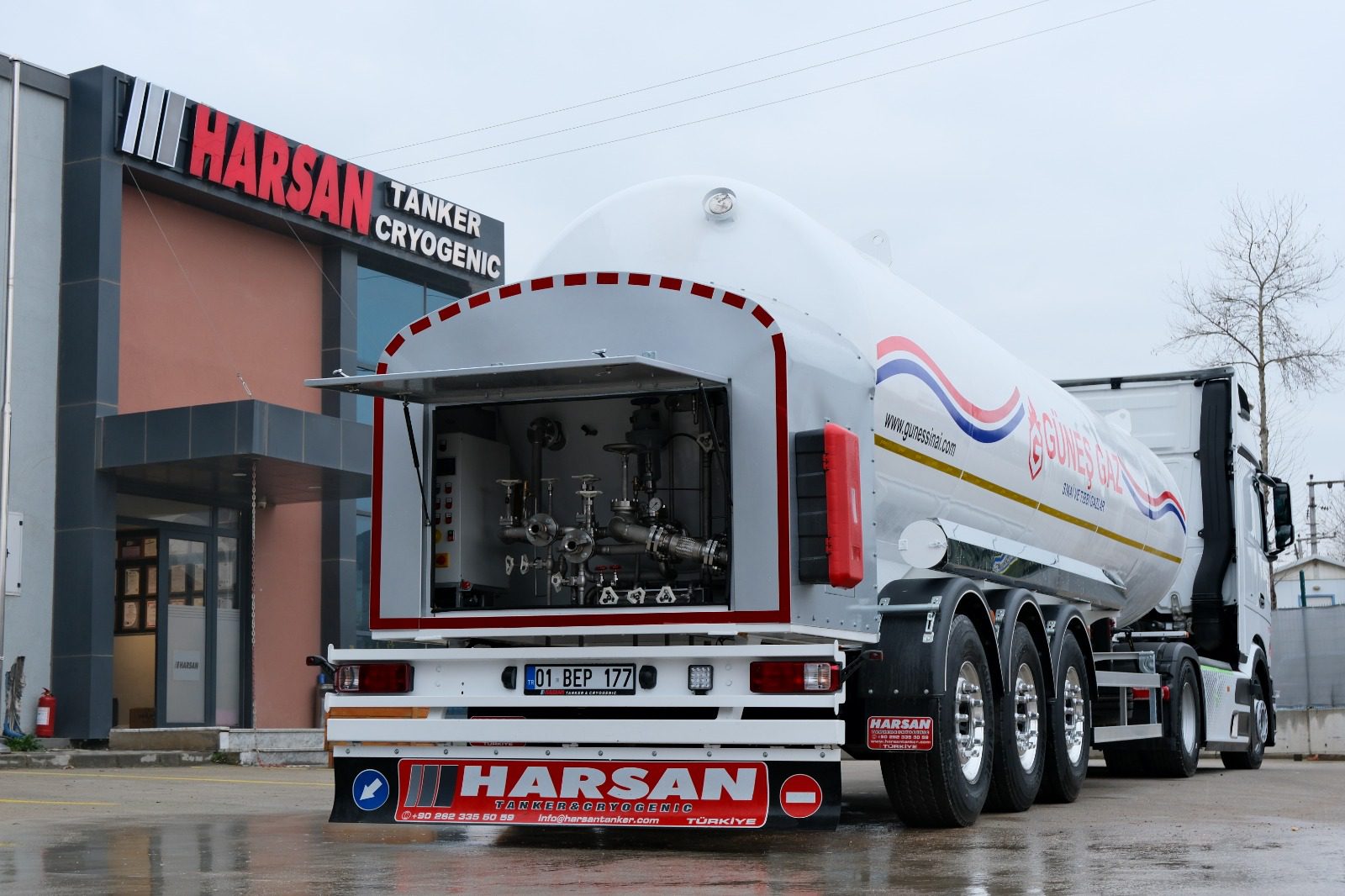

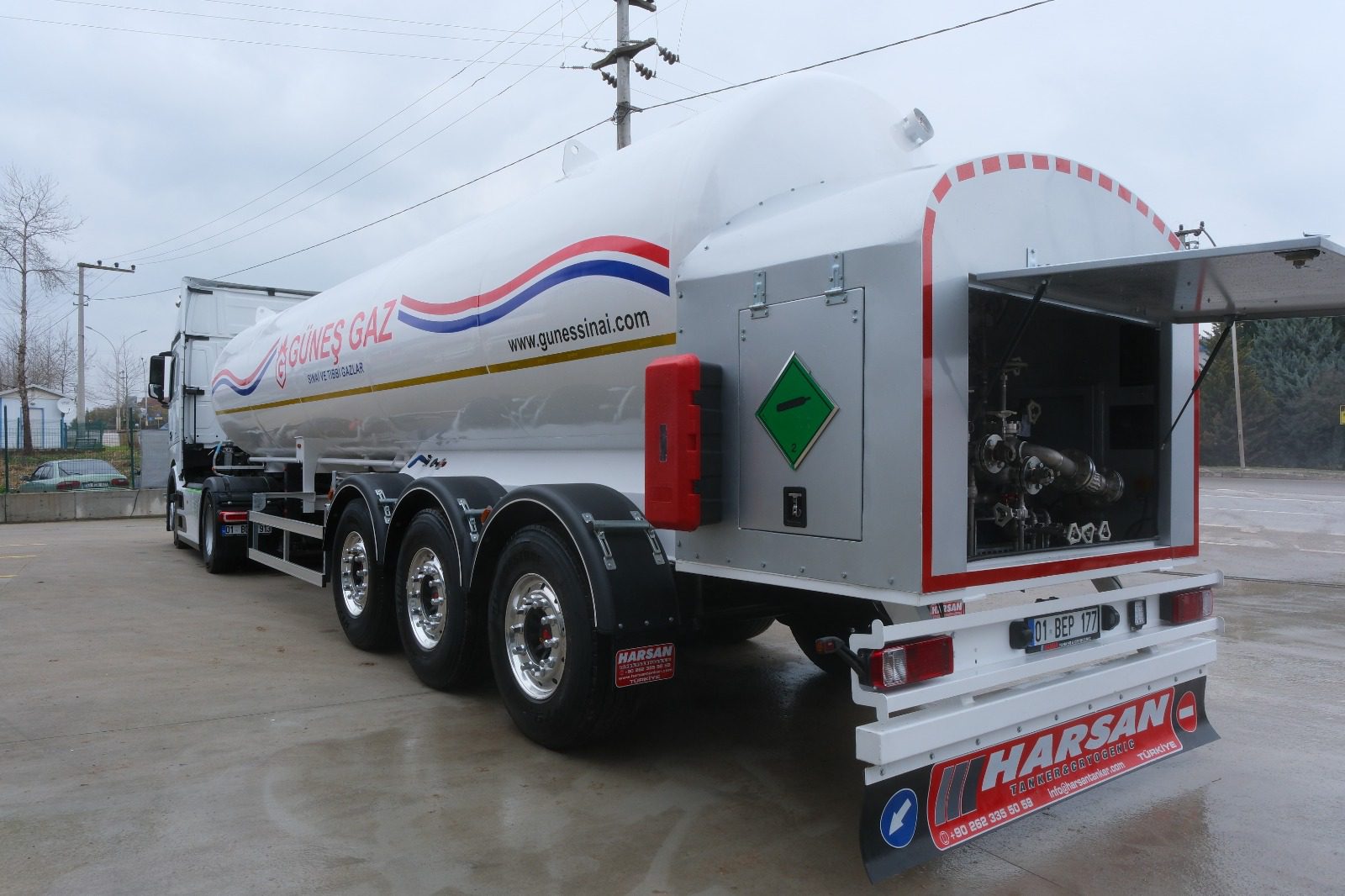

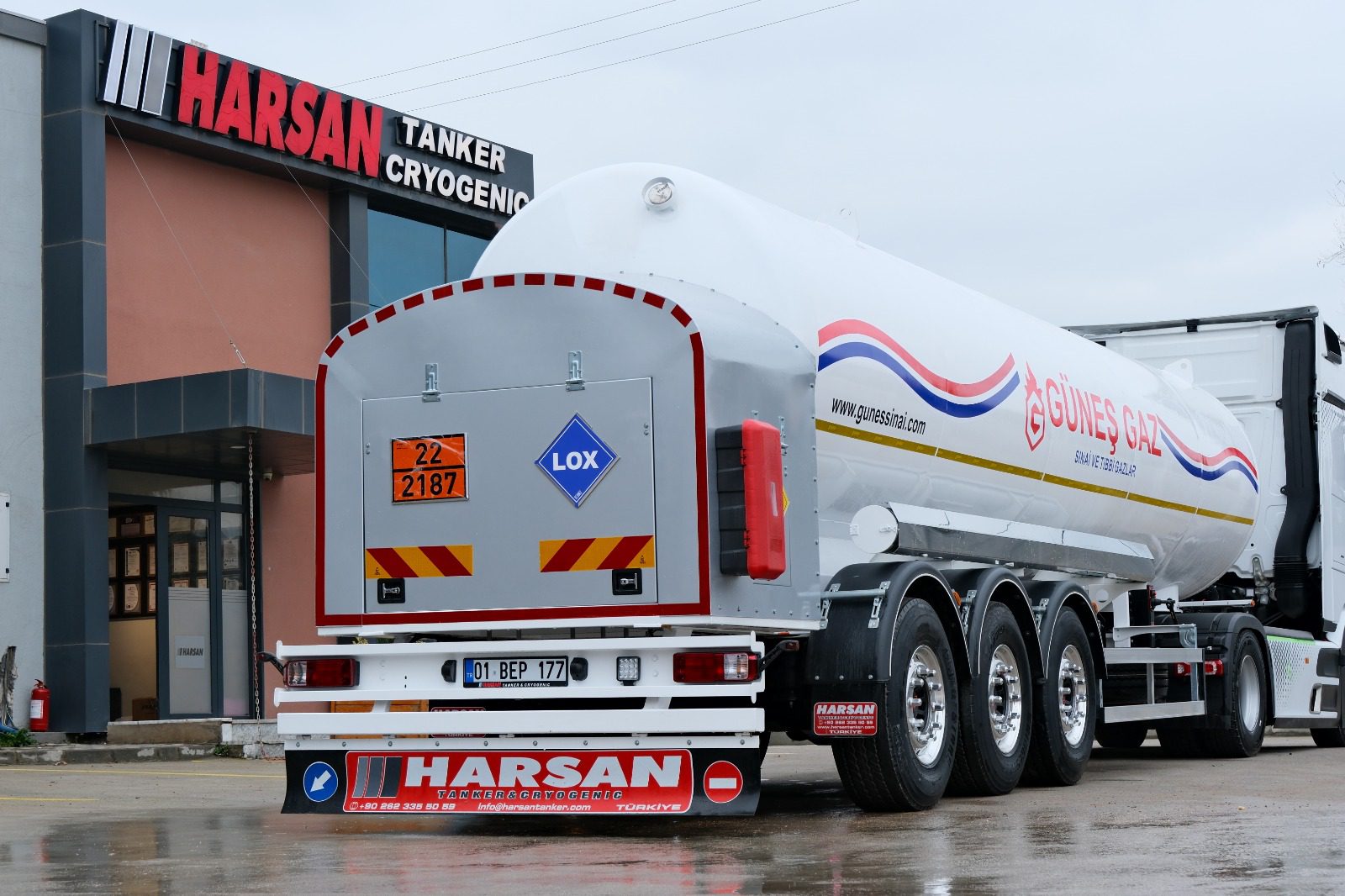

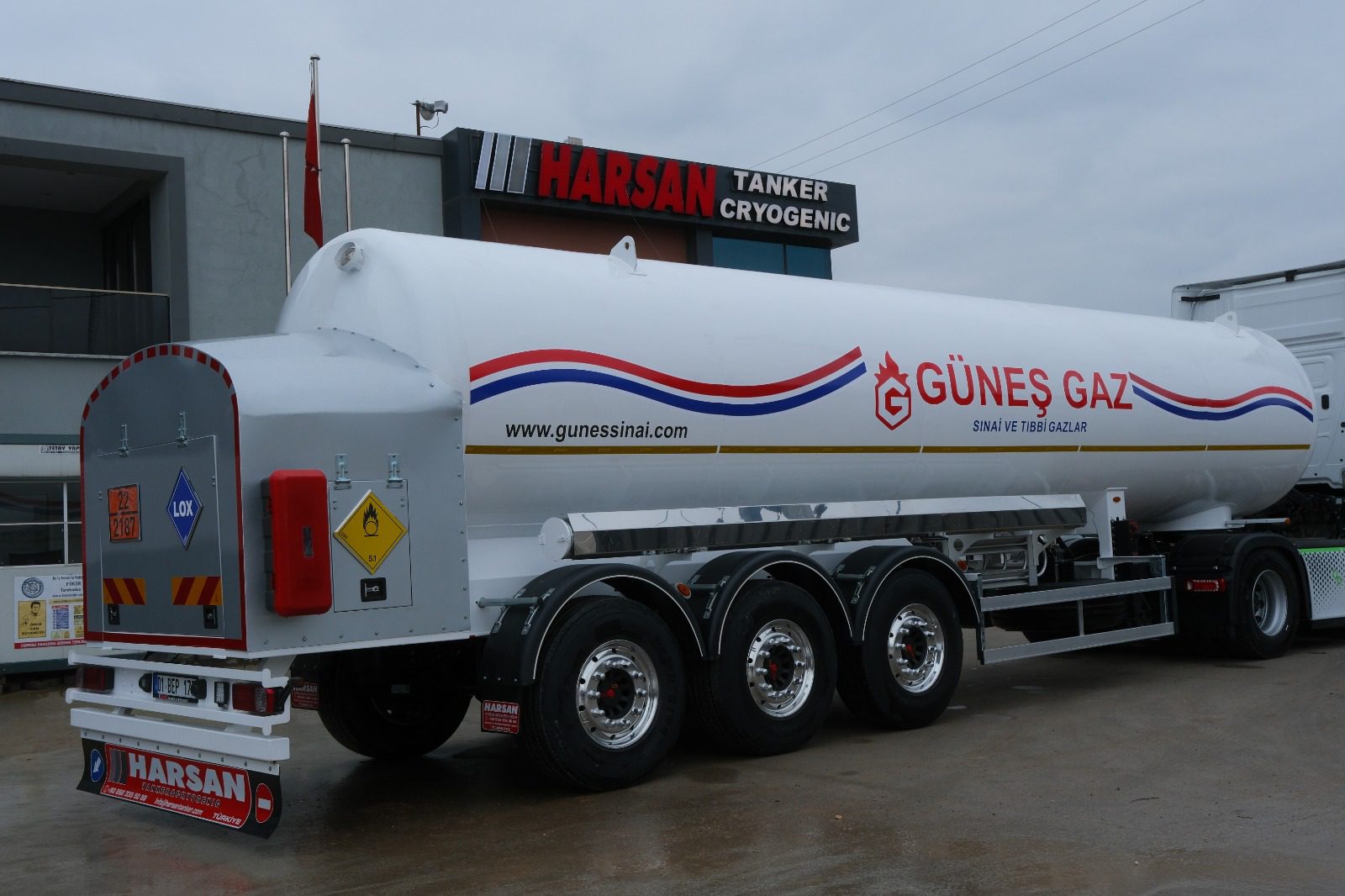

LIN LOX LAR Transport Tankları

HARSAN TANKLARININ ÖZELLİKLERİ

• EN 13530, TPED ve ADR yönetmelikleri ve standartlarına uygun.
• π Sertifikası alınmıştır.
• Maksimum kapasitede Kriyojenik Sıvıların etkili taşıması için özel tasarım.
• Son teknoloji Laminasyon Sistemi kullanılmaktadır.
• Levha kalınlıkları özenle hesaplanarak ürün ağırlığı, standart malzemelere göre son teknoloji laminasyon sistemi ile önemli ölçüde azaltılmıştır.
• Tank yüzeyini etkileyen sıcaklığı azaltmaya katkıda bulunmak amacıyla tank üzerine bir güneşlik uygulanmıştır.
Bu tasarım, endüstri düzenlemelerine uyumu, sertifikasyonu ve verimliliği artırmak, ağırlığı azaltmak ve tank yüzeyine olan sıcaklık etkisini minimize etmek için ileri teknolojilerin kullanımını vurgular.

UYGULAMA ALANLARI
LIN, LOX ve LAR taşıma tankları, kriyojenik sıvıların taşınmasında kullanılır. Bu tanklar, gaz dağıtımı, metal üretimi ve sağlık gibi endüstriler için hayati önem taşır, sıvı azot, oksijen ve argonun güvenli ve güvenilir bir şekilde teslim edilmesini sağlar.

GENEL ÖZELLİKLER

TİP

TRANSPORT

DİZAYN STANDARTLARI

EN 13530 – TPED – ADR

ORTAM

LIN – LOX – LAR

DİZAYN BASINÇ

5 BAR – 17 BAR

DİZAYN SICAKLIK

-196 °C / +50°C

HACİM

1M3 – 55M3

İZOLASYON

SUPER INSULATION + VACUUM



TANK GÖVDE EKİPMANLARI
Dolum / Boşaltma Hattı:
Standard LIN-LOX-LAR dolum ve boşaltma açıklıkları, montaj dolabında kriyojenik top vanalar ile donatılmıştır.
Boşaltma Boruları:
Boşaltma boruları, ayak vanalarından bağlantı parçalarına kadar uzanır, patent dirseklerine kaynaklanmış ve ISO 3834 Kaynak üretim kalifikasyonuna uygun olarak sertifikalandırılmıştır.
Dolum/Boşaltma Küresel Vanaları:
1 ¾”, 1 ½ ve 2” kriyojenik top vanaları (HEROSE-REGO), tesisat dolabına, gaz ve sıvı hattı uçlarına yerleştirilmiştir.
Acil Kapanma Vanaları:
1 ¾”, 1 ½ ve 2” Kriyojenik küresel vanalar (HEROSE-REGO), acil kapanma için kullanılır.
Güvenlik Tahliye Vanaları:
Çalışma basıncı güvenliğini sağlamak üzere tasarlanmış güvenlik vanaları (HEROSE-REGO), olası darbelere karşı koruyucu bir havuz içinde yer alır.
Seviye Göstergesi ve Manometre:
Tank seviyesini gösteren kriyojenik sıvıya uygun özel üretim seviye göstergesi (SAMSON-WIKA).
Buharlaştırıcı:
AW 6063 malzemesinden yapılmış yıldız tipi özel profil.

İSTEĞE BAĞLI AKSESUARLAR
• LIN-LOX-LAR transfer pompası (CRYOSTAR 28 bar, 406 psi) (IGC 11/82 norm)
• Paslanmaz malzemeden yapılmış vanalar dolabı
• Kriyojenik Pnömatik Vana 1 ¾”, 1 ½ , 2”
